奥铁马（OPTIMA）蓄电池内部结构（考试标准答案·清晰完整版）

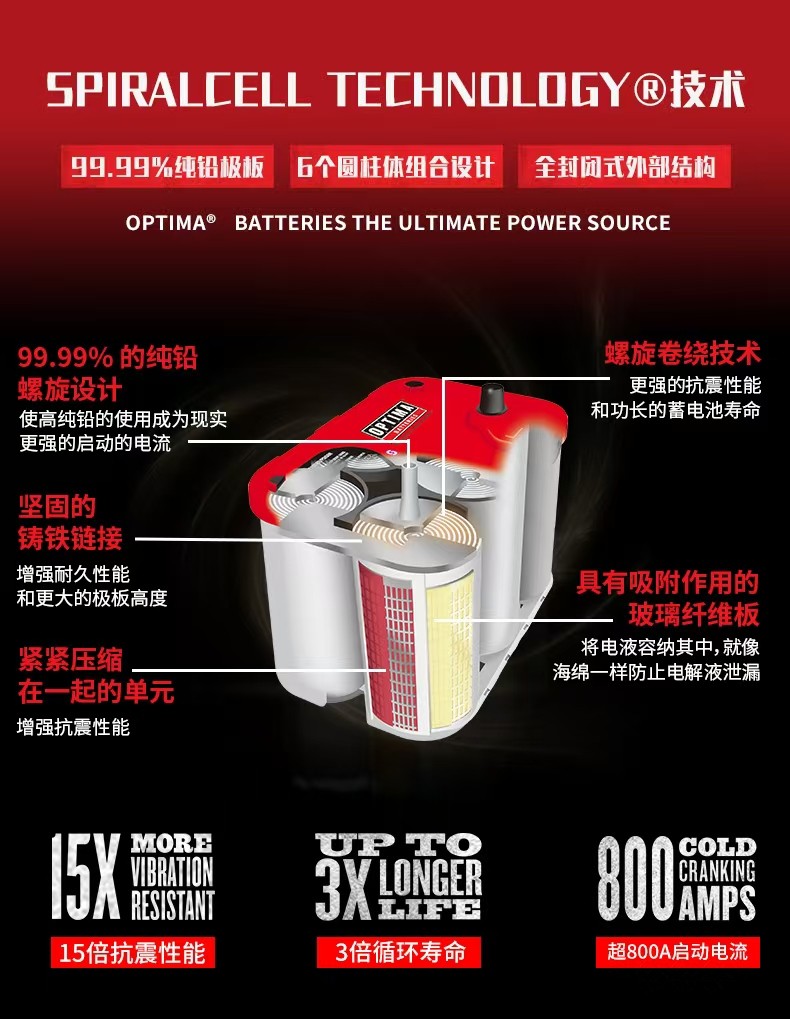

 奥铁马是螺旋卷绕式AGM阀控铅酸电池，和普通平板电池结构完全不同，整体由8部分组成 ：

 1. 正、负极板（纯铅超薄极板）

 - 正极板：99.99%高纯度纯铅板+二氧化铅活性物质

- 负极板：高纯度海绵纯铅

- 极板极薄，厚度仅1mm，采用螺旋紧密卷绕成型

- 极板间隙极小 0.3mm，内阻极低、放电电流大

 2. AGM超细玻璃纤维隔板

 夹在正负极板中间，一同卷绕

 - 隔离正负极、防短路

- 100%吸附锁住电解液，无流动液态酸（固态酸）

- 实现氧循环、免维护、防漏液

 3. 固态电解液

 稀硫酸电解液完全被隔板吸附，无游离液体

特点：不流动、不渗漏、低温不结冰、可任意角度安装

 4. 螺旋卷绕电芯（核心结构）

 正板+隔板+负极板三层一体螺旋卷成圆柱卷芯

12V电池内部一共6个独立圆柱形卷绕单体串联组成

 5. 汇流导电柱

 每个圆柱电芯顶部导电汇集，串联6个单体，导出总电流

 6. 圆柱单体外壳

 聚丙烯耐压圆筒，包裹每一卷绕电芯，压紧极板、抗震动、防变形

 7. 电池整体壳体+上盖

 高强度阻燃聚丙烯外壳，整体密封封装

内部6格独立腔体，结构稳固、抗震极强

 8. 单向安全阀

 顶部密封排气阀

内压过高自动泄压，常态密封，实现免维护、氧循环、防鼓包

 奥铁马蓄电池采用纯铅超薄极板+AGM隔板+固态电解液，整体螺旋卷绕圆柱电芯结构，6个单体串联，配合密封壳体与安全阀，属于卷绕式密封免维护铅酸电池。
